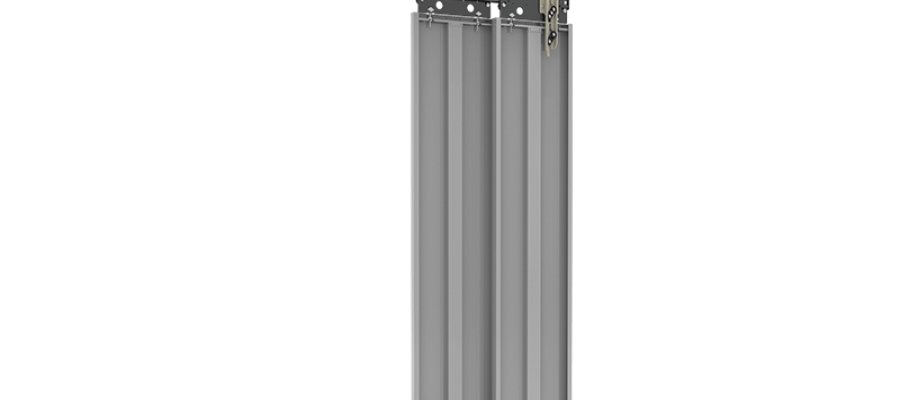

2 Panel Teleskopik Kabin Kapısı
Dar kabinlerde teleskopik iki panel; hızlı ve sessiz açılım.
Ürün hakkında
Dar kabinlerde teleskopik iki panel; hızlı ve sessiz açılım.
2 panel teleskopik kabin kapısında iki panel aynı yöne kayar ve kabinin tek tarafında toplanır. Kabin genişliğinin sınırlı olduğu ve kat tarafında 2 panel teleskopik kat kapısı kullanılan asansörler için üretilir. Katalogda sağa ve sola toplamalı çizimleri ayrıdır.
Ölçü ve güvenlik
- Net giriş genişliği (E): katalog tablosunda 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500 ve 1600 mm
- Giriş yüksekliği (H): 2000, 2100, 2200 veya 2300 mm
- Kilit: ECHO kabin kapısı kilitleme tertibatı (T2P-L/R, T3P-L/R) EN 81-20 madde 5.3.9.2 kapsamında tip muayenesinden geçmiştir (belge).
- Kat kapısı karşılığı: 2 panel teleskopik kat kapısı.
81-20 kaşık
Kabin kapısındaki kaşık (door coupler), katta kat kapısının kilidini serbest bırakıp iki kapıyı birlikte hareket ettirir. 81-20 kaşık kılavuzumuzda manuel açma halatının kilit arkasındaki pime ve panel alt kısmına nasıl bağlandığı gösterilir.
Yüzey seçenekleri
2026 kataloğundaki renk ve desen kartelasında satine paslanmaz, siyah / bronz / gold hairline, ayna (mirror) ve gold / bronz / siyah ayna, nokta ve desenli paslanmaz, gold deri desen ile RAL 7016, 7032, 7035 ve 9005 boya seçenekleri yer alır. Kartela referans amaçlıdır; nihai renk üretim öncesinde numuneyle onaylanır.
Dokümanlar
Kabin kapısı montaj ve bakım adımları Kabin Kapı Montaj Kılavuzu'nda, 81-20 kaşık ve manuel açma halatı detayı 81-20 Kaşık Kılavuzu'nda yer alır. Kabin kapısını, karşılığı olan kat kapısıyla aynı panel tipi ve net açıklıkta birlikte sipariş etmenizi öneririz; teklif için iletişim formunu kullanın.
Öne çıkan özellikler
- 2 panel
- Teleskopik
- Kabin kapısı
- EN 81-20
- Sessiz çalışma
Uygulama
- Dar kuyu
- kompakt geçiş
Teknik özellikler
- Panel sayısı
- 2
- Açılım tipi
- Teleskopik
- Kapı türü
- Kabin kapısı
- Standart
- EN 81-20
Ürün bilgileri
- Ürün kodu
- ECHO-007
- Kategori
- Kabin Kapıları
- Marka
- ECHO
- Menşei
- Türkiye
Evet. ECHO kabin kapısı kilitleme tertibatı (T2P-L/R, T3P-L/R) EN 81-20 madde 5.3.9.2 kapsamında tip muayenesinden geçmiştir; belge Sertifikalar sayfasındadır.
Kabin kapısının toplama yönü, kat kapısının toplama yönüyle aynı olmalıdır. Siparişte sağ veya sol toplamalı olduğunu kuyu çizimine göre yazın.
Ölçü, kat adedi ve yangın sınıfını yazın; ECHO dönüş yapsın.
